Gerber oktatás
Minden, az elektronikában dolgozó mérnök előbb vagy utóbb találkozik a PCB gyártáshoz használt dokumentációkkal. Ezek a dokumentációk lehetnek:
- Kapcsolási rajzok (digitálisan, vagy papíron)
- Beültetési rajzok (digitálisan, vagy papíron)
- Alkatrészlisták (digitálisan, vagy papíron)
- Netlisták (alkatrészek összekötési listája)
- A PCB rétegeinek rajzai (általában digitálisan, néha film formájában)
- Alkatrészlisták (digitálisan, vagy papíron)
- Netlisták (alkatrészek összekötési listája)
- A PCB rétegeinek rajzai (általában digitálisan, néha film formájában)
A tesztmérnökök általában a kapcsolási rajzokkal, a beültetési rajzokkal, az alkatrészlistákkal és a netlistákkal foglalkoznak.
A folyamatmérnökök a netlisták kivételével mindegyikkel kapcsolatba kerülnek. Ezek közül a beültetési rajzok és a PCB rétegeinek rajzai többségében Gerber formátumban állnak rendelkezésre. Ezt a formátumot minden CAD / CAM rendszer támogatja.
A folyamatmérnökök a netlisták kivételével mindegyikkel kapcsolatba kerülnek. Ezek közül a beültetési rajzok és a PCB rétegeinek rajzai többségében Gerber formátumban állnak rendelkezésre. Ezt a formátumot minden CAD / CAM rendszer támogatja.
E miatt éreztem szükségesnek, hogy azon mérnök társaimnak, akik ezt a formátumot még nem ismerik, elkészítsek egy oktatási anyagot.
Az alábbiakban ezt az anyagot publikálom.

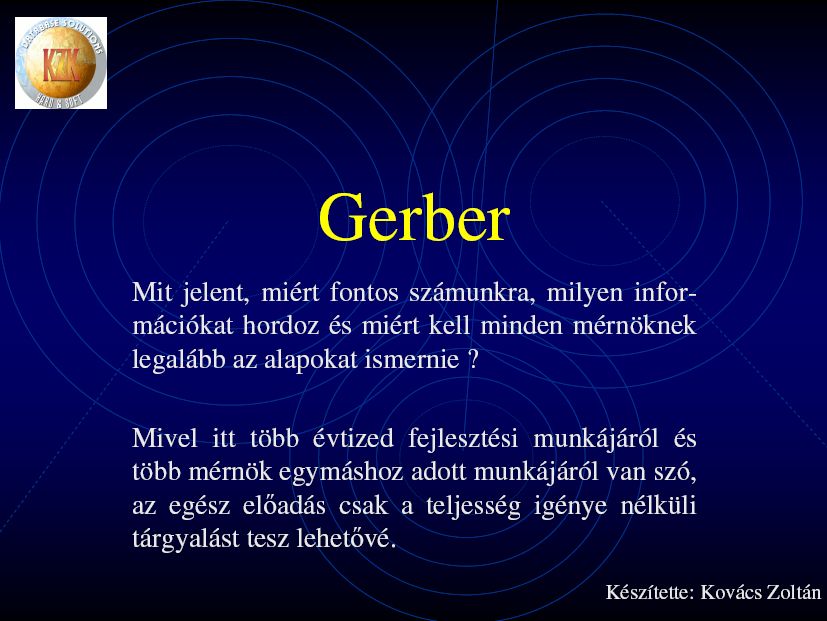

Fenti képre kattintva a tréning anyag PDF formában letölthetö.
